Linia automată a conductei 3
Auto Duct Line III este compusă din Decoiler, unitatea de îndoire a mașinii de nivelare, unitatea de crestare „V” și „pătrată”, unitate de tăiere și unitate de îndoire. Dispozitivele standard de crestare „V” și „pătrat” sunt utilizate pentru conductele cu flanșă TDF, iar dispozitivul de crestare „pătrat” poate fi, de asemenea, utilizat pentru a produce flanșe TDC.
- Fast Delievery
- Asigurare
- Serviciul clienți 24/7
Product Introduction

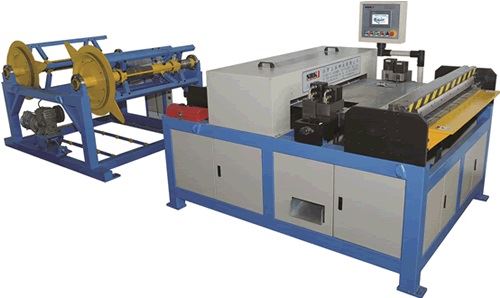

Linia automată SBAL-III
Caracteristici
Auto Duct Line III este compusă din Decoiler, unitatea de îndoire a mașinii de nivelare, unitatea de crestare „V” și „pătrată”, unitate de tăiere și unitate de îndoire. Dispozitivele standard de crestare „V” și „pătrat” sunt utilizate pentru conductele cu flanșă TDF, iar dispozitivul de crestare „pătrat” poate fi, de asemenea, utilizat pentru a produce flanșe TDC. Unitatea de îndoire poate fi făcută într-un unghi drept pentru a se potrivi cu Pittsburgh, sau tabla poate fi îndoită într-o formă „pătrată” sau „L”. Îmbunătățiți considerabil rata de utilizare a plăcii, reduceți intensitatea muncii și reduceți forța de muncă. Partea de control electric a liniei de producție adoptă control servo complet; sistemul de control are un sistem de feedback în buclă închisă, iar precizia și stabilitatea sunt în mod evident îmbunătățite. Viteza maximă de funcționare este de 18 m/min. Toleranța de lungime este de ±0.5mm; toleranța diagonală este de ±0.8mm. Sistemul poate îndeplini capacitatea de producție de 1500 m² de conducte de aer pe schimb (8 ore). Auto Duct Line III poate conduce la obturarea conductelor. În același timp, este foarte potrivit pentru producția diversificată, cum ar fi formarea TDF/oțel unghiular/flanșă conectată. Flanșele unghiulare din oțel și flanșele plug-in pot fi îndoite automat în țevi pătrate.
1. Brațul de suspensie din aliaj de aluminiu face ca mașina să fie ușor de utilizat.
2. Dulapul de control încorporat reduce cablajul ca o structură întreagă și îl face ușor de mutat.
3. Configurația importată este foarte stabilă și confortabilă de utilizat. CNC Air Duct Line este o linie de fabricare a conductelor cu cea mai înaltă automatizare și cea mai înaltă eficiență la mașinile cu linii rectangulare. În plus, putem personaliza și mașinile pe baza cerințelor dumneavoastră speciale.
Configurație de bază
Un decoiler electric (2 bobine).
Un set de echipamente de nivelare și bordare.
Mașina hidraulică de forfecare unghiulară cu patru seturi de matriță.
Mașina hidraulică de forfecare a foilor, mașina de îndoit hidraulic
Un set de sistem de control al computerului CNC și software de producție.
Un motor
Date tehnice
|
Tip |
SBAL-III-1250 |
SBAL-III-1550 |
|
Grosime |
0.5-1.2mm |
0.5-1.2mm |
|
Lăţime |
1250 mm |
1550 mm |
|
Viteza de lucru |
18 m/min |
18 m/min |
|
Greutate maximă bobinator |
8000 kg |
8000 kg |
|
Putere |
9,5kw |
9,5kw |
|
Greutate |
3250 kg |
4000 kg |
|
Dimensiune |
Mașină principală: 2300×1800×1400mm Derulator: 2300×1750×1650mm |
Mașină principală: 2300×2100×1400mm Derulator: 2300×1750×1650mm |
